Překonání ochrany heslem u zařízení WD My Passport a WD My Book s hardwarovým šifrováním

Proč externí disky Western Digital (WD) šifrují téměř vždy

Běžná představa je, že šifrování externího disku WD začne fungovat až ve chvíli, kdy si uživatel nastaví heslo v aplikaci WD Security, případně v novějších nástrojích WD Discovery nebo SanDisk Memory Zone Desktop. Ve skutečnosti je situace složitější. U mnoha moderních externích disků Western Digital, zejména řad My Passport a My Book, probíhá hardwarové šifrování dat na úrovni zařízení průběžně už od okamžiku, kdy je disk uveden do provozu. To znamená, že data se na médium neukládají v čitelné podobě, ale v podobě šifrované, a to i tehdy, pokud uživatel žádné heslo nikdy nenastavil. Právě proto bývá záchrana dat z disků WD My Passport a Elements v některých případech výrazně složitější, než se na první pohled zdá.

Heslo nastavené přes WD Security / Discovery neslouží jako šifrovací klíč. Jeho úlohou je zamknout přístup k tzv. DEK ( Data Encryption Key ) - symetrickému klíči AES‑256, kterým jsou data reálně šifrována. DEK je generován při výrobě (nebo při prvním erase) a uložen v šifrované podobě v oblasti firmware, přičemž k jeho dešifrování se používá odvozenina uživatelského hesla (KEK - Key Encryption Key ). Pokud heslo nastaveno není, bridge čip DEK odemyká automaticky a transparentně; uživatel o šifrování vůbec neví.

Z toho vyplývá velmi důležitý důsledek pro praxi záchrany dat. Obsah uložený na plotnách nebo v interním úložném prostoru disku nemusí být bez správné elektroniky, firmware a odpovídajícího šifrovacího kontextu vůbec použitelný, i když je samotné médium mechanicky v pořádku. Právě proto může být obnova dat z disku WD My Book nebo jiného externího WD zařízení s hardwarovým šifrováním technicky náročná a vyžaduje velmi opatrný postup bez neodborných pokusů o výměnu elektroniky či improvizované zásahy.

Tento princip má zásadní důsledek: data na plotnách těchto HDD jsou vždy šifrovaná . Bez přístupu ke správnému DEK je obsah ploten kryptograficky nečitelný, i když jsou mechanicky zcela v pořádku.

Dvě generace šifrování: bridge vs. disk

WD v průběhu let nasadil dvě odlišné architektury hardwarového šifrování. Pochopení rozdílu mezi nimi je klíčové pro volbu správného postupu při obnově dat.

1. generace - šifrování v USB‑SATA bridge

U starších modelů (typicky My Passport a My Book vyráběných přibližně do roku 2015–2017, ale s přesahy v obou směrech) šifrování provádí čip na PCB externího boxu, nejčastěji řadiče Symwave / Initio INIC‑1607E , JMicron JMS538S a především JMicron JMS569 . DEK je uložen v EEPROM nebo v oblasti flash paměti bridge čipu.

Praktický důsledek: samotný HDD uvnitř boxu obsahuje šifrovaná data, ale žádnou informaci o klíči. Pokud dojde k poruše bridge PCB (přepětí, poškozený USB konektor, vadný čip), disk sice fyzicky pracuje, ale bez původního bridge s uloženým DEK nelze data dešifrovat.

Typické scénáře selhání a možnosti záchrany:

• Poškození USB konektoru nebo pasivních součástek na bridge PCB - Pokud je samotný bridge čip (a paměť s DEK) nepoškozený, lze PCB opravit nebo přenést EEPROM/flash čip na funkční donor PCB. Po obnovení komunikace se bridge chová standardně a data dešifruje transparentně.

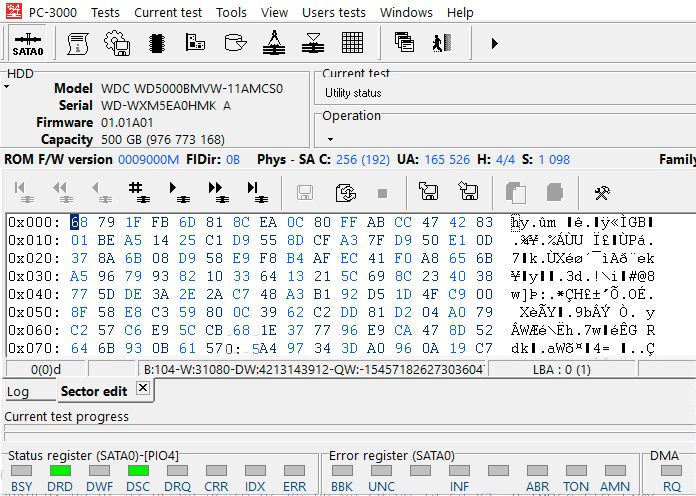

• Destrukce bridge čipu - Situace je komplikovanější, ale ne nutně beznadějná. DEK je uložen v EEPROM/flash odděleně od bridge čipu. V laboratorních podmínkách lze tuto paměť vyčíst, extrahovat zašifrovaný DEK a s pomocí specializovaných nástrojů (např. moduly v rámci PC‑3000) provést dešifrování off‑line, tedy načíst surový obsah ploten přes SATA a aplikovat DEK softwarově.
• Ztracený bridge (disk bez původního boxu) - Bez EEPROM/flash z původního bridge nelze DEK získat. Pokud uživatel zná heslo, v některých případech existuje cesta k rekonstrukci DEK z hesla za znalosti konkrétní implementace (liší se podle bridge čipu). Bez hesla i bez bridge je obnova prakticky nerealizovatelná.

2. generace - šifrování v řadiči disku (Self‑Encrypting Drive)

Novější modely (většina My Passport od cca 2018+, My Book s „přímým" USB řadičem, část Elements Desktop) přesouvají šifrování přímo do firmware samotného HDD nebo SSD. Disk sám je SED ( Self‑Encrypting Drive ) a šifruje data na úrovni svého interního řadiče. Bridge v tomto případě slouží pouze jako USB‑SATA převodník bez šifrovací funkce.

DEK je uložen v servisní oblasti (SA - Service Area ) disku, tedy na plotnách v záhlaví, ke kterému má přístup pouze firmware disku.

Typické scénáře selhání a možnosti záchrany:

• Porucha bridge PCB - Protože šifrování probíhá v disku, nikoliv v bridge, stačí připojit disk přes jakýkoliv kompatibilní SATA rozhraní (přímo k PC, přes dock, přes funkční donor bridge). Data budou čitelná (za předpokladu, že heslo buď nebylo nastaveno, nebo je známé a zadané přes firmware disk‑lock mechanismus).
• Porucha elektroniky samotného disku (PCB disku) - Vyžaduje donor PCB stejného modelu/revize a transplantaci servisních dat (adaptivních parametrů) včetně šifrovacích metadat z původní ROM/flash na PCB. Bez správného přenosu těchto dat nelze DEK odemknout.
• Porucha hlav / mechanické poškození - Pokud je servisní oblast (SA) na plotnách čitelná, lze po výměně hlav a stabilizaci disku DEK extrahovat a data dešifrovat. Pokud je SA poškozená, situace je kritická, klíč nemusí být rekonstruovatelný.

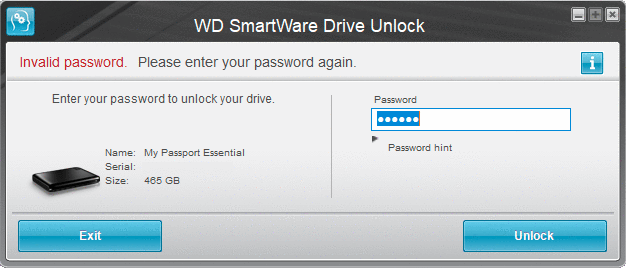

Vložené heslo „nefunguje" - co se však skutečně děje?

Jedním z nejčastějších případů, se kterými se v MyBlueDay setkáváme, je situace, kdy uživatel zadává heslo, které si pamatuje, ale disk hlásí nesprávné heslo. Než se uchýlíte k jakýmkoliv razantním krokům, projděte následující kontrolní body:

Běžné příčiny falešného „špatného hesla":

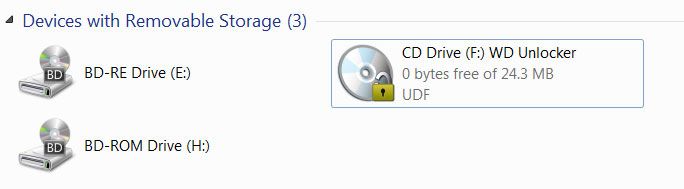

Rozložení klávesnice je jiné než při nastavení hesla (anglická vs. česká, QWERTZ vs. QWERTY). Caps Lock nebo Num Lock je v jiném stavu. Heslo bylo nastaveno na starší verzi WD Security, která heslo hashuje odlišně než novější verze. Disk byl nastaven s funkcí auto‑unlock na konkrétním počítači - na jiném stroji se tváří jako zamčený, ale na „původním" počítači se odemkne automaticky. WD Drive Unlocker (virtuální CD oddíl na disku) používá jinou verzi unlock rutiny než nainstalovaná WD Security.

Co nedělat:

Po sérii neúspěšných pokusů o zadání hesla může WD firmware nabídnout provedení erase (smazání) disku. Tato operace je nevratná, tj. neprovádí se běžný formát, ale kryptografický erase : disk vygeneruje nový DEK a starý zahodí. Původní data tím okamžitě a definitivně ztrácí jakoukoliv vazbu na dešifrovací klíč. Žádná laboratoř na světě je poté neobnoví.

Stejně destruktivní je použití funkce „reset password" nebo „erase drive" v aplikaci WD Security / WD Discovery.

Naformátování / smazání zaheslovaného disku

Relativně častý scénář: uživatel zapomene heslo, provede erase, a teprve poté si uvědomí hodnotu ztracených dat. Nebo naopak: disk přestane reagovat, uživatel jej v Disk Managementu „inicializuje" a naformátuje.

U šifrovaných WD disků je situace následující:

• Kryptografický erase (přes WD Security / WD firmware) – Nový DEK byl vygenerován. Původní data jsou kryptograficky nedostupná. Obnova není možná.
• Rychlý formát přes OS (bez předchozího erase) - Pokud nebyl vyměněn DEK (tj. nedošlo ke kryptografickému erase, pouze se přepsaly souborové tabulky), data na plotnách jsou stále šifrována původním DEK, který zůstává platný. V takovém případě je obnova reálná: laboratorně se načte surový obraz, dešifruje se původním DEK a z dešifrovaného obrazu se obnoví souborová struktura.
• Plný formát / přepis daty - DEK zůstává platný, ale obsah ploten je přepisován novými (šifrovanými) daty. Rozsah obnovy závisí na míře přepisu.

Praktický postup záchrany dat v MyBlueDay

Při příjmu zaheslovaného nebo šifrovaného WD disku postupujeme podle následujícího standardního schématu:

Identifikace modelu a generace šifrování. Z označení modelu, čísla PCB a revize firmware zjistíme, zda jde o bridge‑based šifrování (1. generace) nebo SED šifrování (2. generace). Toto určuje veškeré další kroky.

Diagnostika stavu hardware. Ověříme funkčnost bridge PCB, stav EEPROM/flash s DEK (u 1. generace), stav elektroniky a mechaniky samotného disku, čitelnost servisní oblasti (u 2. generace).

Zajištění DEK. U bridge šifrování extrahujeme DEK z EEPROM/flash paměti bridge čipu - pokud je to možné, primárně z původního PCB, případně z vyčtené paměti na poškozené desce. U SED disků pracujeme s DEK uloženým v servisní oblasti ploten.

Vytvoření bitové kopie. Surový obraz disku pořizujeme na úrovni sektorů, buď přes původní (opravený) bridge, přes SATA s off‑line dešifrováním, nebo v případě mechanického poškození po výměně hlav v čistém prostředí.

Off‑line dešifrování a obnova dat. Z bitové kopie a známého DEK provedeme dešifrování a následnou rekonstrukci souborového systému.

Bezpečnost WD hardwarového šifrování z pohledu uživatele

AES‑256 je z kryptografického hlediska silný standard a při správné implementaci poskytuje ochranu, kterou nelze obejít hrubou silou. Síla ochrany dat na WD discích ale závisí nejen na algoritmu samotném, nýbrž na celé řadě implementačních detailů: jakým způsobem je DEK odvozen a uložen, jak silně je chráněn proti fyzické extrakci, jaký je mechanismus odvození KEK z hesla (počet iterací, použitý KDF), a zda firmware neobsahuje známé zranitelnosti.

U starších bridge čipů byly v minulosti publikovány výzkumné práce dokumentující slabiny v implementaci (např. možnost extrahovat DEK přímo z EEPROM bez znalosti hesla u některých revizí Initio a JMicron řadičů). Novější generace tyto problémy řeší lépe, ale žádná implementace nemusí být imunní vůči fyzickému přístupu k hardware za laboratorních podmínek.

Pro uživatele, kteří potřebují skutečně robustní šifrování citlivých dat, doporučujeme zvážit vrstvu softwarového šifrování na úrovni operačního systému (BitLocker, FileVault, VeraCrypt) s vlastní správou klíčů, nezávisle na tom, zda disk nabízí hardwarové šifrování. Obě vrstvy se vzájemně nevylučují a softwarové šifrování poskytuje uživateli plnou kontrolu nad klíči a recovery mechanismy.

Kdy má smysl kontaktovat laboratoř na záchranu dat

Pokud řešíte zaheslovaný WD disk a data mají hodnotu, klíčové pravidlo zní: neexperimentujte . Každý neúspěšný pokus o zadání hesla, každá inicializace v Disk Managementu, každý formát nebo vymazaní dat snižuje šanci na úspěšnou záchranu dat.  V případě kryptografického erase ji eliminuje zcela.

Ideální postup: odpojte disk, nepokoušejte se o další odemykání a obraťte se na specializované pracoviště. V MyBlueDay provádíme bezplatnou vstupní diagnostiku, na jejímž základě dokážeme určit generaci šifrování, stav DEK a reálnou šanci na obnovu dat dříve, než se přistoupí k jakémukoliv zásahu.
